| Q. 作図した図面をDXFファイルにしたいときは、どうすればいいですか？ | |
| A. 【ファイル】→【名前を付けて保存】、［ファイルの種類］をDXFに指定しファイル名を入力し保存します。 詳しくは下記をご覧下さい。 |
ver3.0以降対応 |

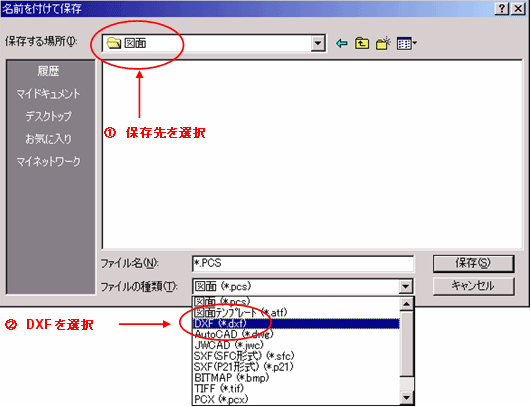

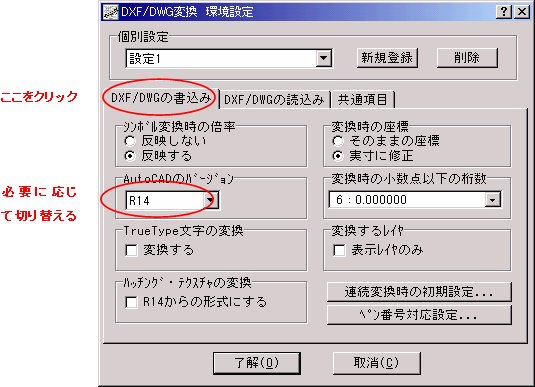

まずはDXFへの変換設定を設定します。 【1】 【設定】→【DXF/DWG変換設定】を選択します。  【2】 『DXF/DWG変換 環境設定』ダイアログボックスが表示されます。  【3】 ［DXF/DWGの書込み］のタブを選択し、必要に応じて変更して〈了解〉をクリックします。 設定が終わってから、DXF形式に保存をします。 【4】 【ファイル】→【名前を付けて保存】を選択します。  【5】 『名前を付けて保存』ダイアログボックスが表示されます。 ［保存する場所］と［ファイルの種類］を選択します。  【6】 続けてファイル名を入力し、〈保存〉をクリックします。  【7】 『AutoCADデータ変換』ダイアログが表示されるので、必要に応じてAutoCADのバージョンを変更し、〈了解〉をクリックします。  ↑このページのTOPへ
|
|
 |
|
 |
|
