【1】 コピーしたい図面をあらかじめ開いておきます。

　　

【2】 貼り付ける図面を開きます。

　　　

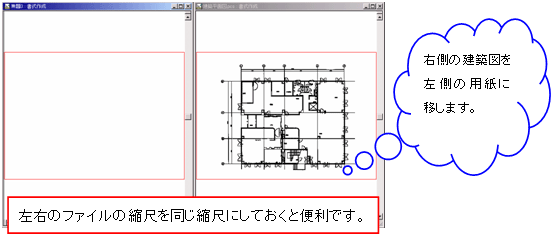

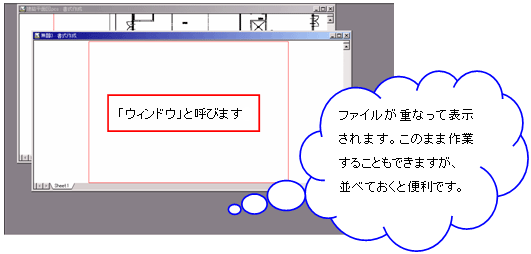

【3】 【ウィンドウ】→【左右に並べて表示】を選択します。
　　　2つのファイルを並べて作業することができるので便利です。

　　　

【4】 （用紙枠）をクリックして、用紙全体が見えるようにしておくと作業しやすくなります。

　　　

【5】 複写する要素（ここでは、建築図）を選択し、【編集】→【複写】→【任意】を選択します。

【6】 とメッセージが表示されます。

【7】 必要に応じて、大きさ（倍率）を変更しましょう。
　　　 倍率を変更する場合、［倍率］の値「1」を消して、適切な数値を入力し、〈Enter〉キーを押して値を確定します。

　　　

【8】 基準となる点（複写する際につかむ場所）をクリックします。

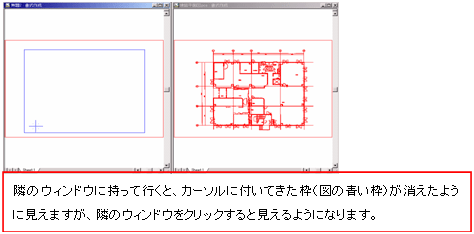

　　　そのままマウスを動かすと、カーソルに複写するものが付いてきます。
　　　※ 〈Shift〉キーを押しながら動かすとスムーズに動かすことができます。

　　　

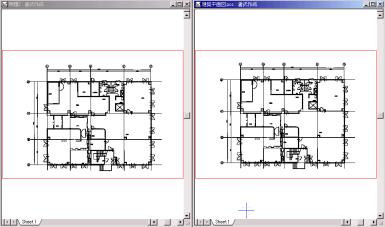

【9】 クリックして貼り付けます。

　　　

↑このページのTOPへ

◇　ポイント

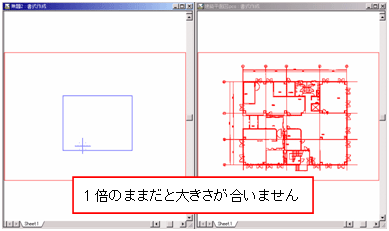

2つのファイルの縮尺が異なる場合、適切な倍率を設定して複写します。

《例》 建築図が1/50で、1/100のファイルに移す場合

※倍率を2倍に設定します。
